【故障修理】 高砂製作所 EX-375H 1台、EX-375H2 2台

 ブログ読者様からEX-375H 3台見てほしいとの依頼がありましたので紹介します。
左から375H、375H2、375H2

375HのACは端子なんですね。

いきなりコンセントに繋ぐのは怖いので、実験環境はインバータ経由で電力を供給し安定化電源で400Wに絞りました。

☆ EX-375H

・電圧、電流表示　ＯＫ

・Votageツマミ　 ＯＫ

・Currentツマミ　ＯＫ

・PRESETボタン　接触不良

・OVPボタン　　　ＮＧ

・OCPボタン　　　ＮＧ

・OUTPUTボタン　ＮＧ

・無負荷での電圧確認　0~240V　ＯＫ
・OVPテスト　　未実施

・OCPテスト　　未実施

・負荷テスト　　未実施

裏面はサビサビ。出力端子は少し磨いた状態。

AC入力も錆びていたので磨いてから上記実験をしています。

作業内容

・ボタン４個の交換、分解清掃後軽めの負荷テスト予定。

☆ EX-375H2(仮名　1)

・電圧、電流表示　ＯＫ

・Votageツマミ　 ＯＫ

・Currentツマミ　ＯＫ

・PRESETボタン　ＯＫ

・OVPボタン　　　ＯＫ

・OCPボタン　　　ＯＫ

・OUTPUTボタン　不明

・無負荷での電圧確認　0~240V　不明

・OVPテスト　　未実施

・OCPテスト　　未実施

・負荷テスト　　未実施

作業内容

・出力ＮＧの確認。分解清掃後軽めの負荷テスト予定。

☆ EX-375H2(仮名　6)

・電圧、電流表示　ＮＧ　電流の10桁が1固定表示

・Votageツマミ　 ＯＫ

・Currentツマミ　ＯＫ

・PRESETボタン　ＯＫ

・OVPボタン　　　ＯＫ

・OCPボタン　　　ＯＫ

・OUTPUTボタン　ＯＫ

・無負荷での電圧確認　0~240V　ＯＫ

・OVPテスト　　未実施

・OCPテスト　　未実施

・負荷テスト　　未実施

作業内容

・電流表示の修復。分解清掃後軽めの負荷テスト予定。

【故障修理】 COTEK SK1500-148-PF1 おかわり No.1 その２ 故障原因判明！

 迷宮入りかと思われた故障PF1 No.1ですが、無事完了しました。

以下修理履歴

その１にて、

・IGBT　全てOK、FET　10個OK、2個破損 ⇒ 交換
・ヒューズ全断　⇒ 交換
・動作確認するもショートにて安定化電源停止。

昇圧回路の事はよく分かりませんが、トランスの前段はFETくらいしかないので、後段の影響かも・・・とダイオード群を調べてみました。

ん？　ダイオード群の片側がショートしている。

外してみたところ折れ曲がっているダイオード４本がショートモードで故障

元パーツは3PF8 データシート 3.25A 800V 整流ダイオード

交換パーツ SF38 データシート 3A 600V 整流ダイオード

見比べると少し線が細いが、以前COTEKインバータ用に購入したものなので代替品として使えるはず。

このパーツ熱容量がデカいのでメチャ大変( ;∀;)

そういえば、COTEKのインバータでこのパーツ壊れているの初めてかも。

その後、昇圧回路のテスト、IGBT実装して修理完了。

動作確認
【基本動作】
・メインスイッチ　　　　　　　ＯＫ（リモート固定）
・外部コントロールユニット　未確認
・制御基板起動電圧　　 ＯＫ（23.6V）
・電圧によるLED表示　　ＯＫ
　(赤点滅　41.8V　赤　43.2V　橙　47.8V　緑　56.9V　橙点滅　59.8V　赤点滅、)
・低電圧アラーム＆停止　ＯＫ（38.1V)
・高電圧アラーム＆停止　ＯＫ（61.6V）
・ＡＣ電圧　　　　　　　　 ＯＫ（101.7V、50Hz　⇒　100W負荷　100.9V、50Hz）

【設定機能】
・周波数切替　　　　　　　ＮＧ
・パワーセーブ設定　　　　 ＮＧ
・電圧切替　　　　　　　　 ＮＧ

【負荷テスト】
・１００Ｗ負荷テスト　　 ＯＫ（1時間程度）
・温度上昇に伴うファン　　未確認
・負荷上昇に伴うファン　　ＯＫ（200Wで動作し負荷が切れるまで回り続ける）
・1000W負荷テスト　　　未確認

【故障修理】 COTEK SK1500-148-PF1 おかわり No.1 その１

何故かNo.2からの掲載となってしまいましたが、気を取り直してNo.1の修理をします。

ヤフオクにて、「通電せず」のジャンク品。

裏はまぁまぁキレイ。

通電せずなので、動作確認せずに分解します。

いつもの錆びコーナーはキレイな状態。

おぉ、中央右よりのFETが派手に燃えています。

テスタもショートを確認。

IGBTは見た目はキレイ。

テスタでの確認は問題なさそう。

IGBTが壊れてない例は珍しい。難題の予感 ( ﾟДﾟ)

IGBT、FETを取り出し確認すると、

IGBT　全てOK、FET　10個OK、2個破損

燃えたであろうFETには大きなヒビ割れが！

当然のことながらヒューズ全断なので新品に交換

IGBT、FET周辺の抵抗値はOK

なんか動きそうなので全て実装してみました。

なんで！？

仕方ないのでIGBTを取り外し、昇圧回路のみに戻す。

FET周辺の発熱がメインで他の怪しい部品はなさそう。

念のためFETのゲート入力を確認するといい感じに信号が来ている。

タイムスケールが違うがFETが動いている間のドレイン電圧はこんな感じ

発熱が多い右FET群

発熱が少ない左FET群

「インバ沼の師匠から制御基板では？」とアドバイスをもらったので

修理完了したNo.1で確認したが、問題なし。制御基板　OK

その際に記録した正常な波形がこちら。

ゲート信号に応じで綺麗にドレインがスイッチされており、トランスとコイルにより昇圧されているのが分かる。

うぅぅむ、謎は深まるばかり・・・・。

追記　故障品の同様の信号を取ってみた。

【故障修理】 COTEK SK1500-148-PF1 おかわり No.2 開始⇒完了(≧▽≦)

 動作品のPF1(実際は途中で壊れましたけど ^^;)では満足できなかったので、不動品を購入してみました。

No.2とあるように2台購入したのですが、No.1は原因不明で修理中止(諦めたわけではない(/・ω・)/)
気分転換に始めたのですが、普通の故障であっけなく修理出来ました(/ω＼)

以下修理記録。

分解して制御基板取り外し、見た目は綺麗で破損している部品はなし。

後ろもまぁまぁ。

簡易点検でIGBTのショート確認。FETもなんか怪しいので全部取り外します。

不思議とヒューズは切れていない。保護回路素晴らしい。

IGBT周辺の抵抗値は正常。

FET周辺の抵抗値も正常。

事前確認通り、IGBTは故障(短絡モード １個、抵抗化 3個)

なんとFETは全て正常。ありがたい(*´ω｀*)

と言う事で、FETを戻して昇圧回路のテストをしようとしたら電源入らず((+_+))

電源ラインを確認したところ、制御基板内の右側電源は正常、左側は2.6Vと低い状態。

てっきりマイコン用の5Vレギュレータ故障かと思ったのですが、左側にはIGBT駆動フォトカプラの電源ラインがあり、これが原因でした。

　少なくとも１個は短絡故障ですが、４個とも交換とします。

その後昇圧回路ＯＫ⇒IGBT実装と順調に進み修理完了。

動作確認テスト

【基本動作】

・メインスイッチ　　　　　　　ＯＫ（リモート固定）

・外部コントロールユニット　未確認

・制御基板起動電圧　　 ＯＫ（23.4V）

・電圧によるLED表示　　ＯＫ

　(赤点滅　41.3V　赤　42.8V　橙　47.2V　緑　56.2V　橙点滅　59.1V　赤点滅、)

・低電圧アラーム＆停止　ＯＫ（38.4V)

・高電圧アラーム＆停止　ＯＫ（61.3V）

・ＡＣ電圧　　　　　　　　 ＯＫ（100.9V、60Hz　⇒　100W負荷　100.6V、60Hz）

【設定機能】

・周波数切替　　　　　　　ＮＧ

・パワーセーブ設定　　　　 ＮＧ

・電圧切替　　　　　　　　 ＮＧ

【負荷テスト】

・１００Ｗ負荷テスト　　 ＯＫ（1時間程度）

・温度上昇に伴うファン　　未確認

・負荷上昇に伴うファン　　ＯＫ（200Wで動作し負荷が切れるまで回り続ける）

・1000W負荷テスト　　　未確認

【故障修理】 COTEK SK1500-148-PF1 1500W DC48V こいつなんか違うぞ！

最近大量出品で独立系DIY界隈を騒がせているCOTEK SK1500-148-PF1ですが、普通のSK1500となにか動作が違うという話を聞きましたので確認してみました。

過去記事

・購入、分解記事

・突然電源が入らなくなった

現在までに寄せられた情報。

・ブログ読者　たか様

自分もSK1500-148-PF1を落札したのですが、4台とも周波数切り替えが出来ません。

（50Hzが1台、60Hzが3台）

そんな馬鹿なと思い確認したところ、自分の２台も同様の症状(/・ω・)/

（50Hzが1台、60Hzが1台）

既にディップスイッチまわりは調査済みなので、楽勝案件かなと思ったのが間違いでした・・・。

先ずはPICが正常に読込みできているかの確認。

測定結果はこちら。

D0~3がS4~0。D4がDIP-SW読込み信号です。

On/Offを色々試しましたが問題なく入力されています。

A1はロジックアナライザとPICの閾値の違いも考慮し測定してみましたが特に問題なさそうです。

※ロジックアナライザ LHT00SU1はデジタル8とアナログ1を同時測定できるので便利(*´ω｀*)

最初PIC以降の回路の問題かと思ったのですが、パワーセーブ機能も動作していません。

これはPIC本体で制御している筈なので理解不能。

この機種、中のディップスイッチでAC電圧の変更が出来るのですが、これも反応なし。

常に100Vが出力されています。

不思議なのは50Hzと60Hzが存在していることと、上記の電圧設定。

50HzがOff、60HzがOn。

100VはOn,On

ということで情報の整理

・PICへの入力はしっかりされている。

・設定は固定で100V、50Hz or 60Hz、パワーセーブOff

結論としては、PICが特殊用途設定になっている。

特殊ROMが焼かれている可能性も０ではありませんが、50Hzと60Hzが存在するので、そんな面倒なことはしないはず。可能性があるとすれば例のUSER ID WORDかな(＠_＠;)

追記

今回の事案を考慮し、動作確認リストを更新しました。

【基本動作】

・メインスイッチ　　　　　　　ＯＫ（リモート固定）

・外部コントロールユニット　未確認

・制御基板起動電圧　　 ＯＫ（24V）

・電圧によるLED表示　　ＯＫ

　(赤点滅　42.2V　赤　43.6V　橙　48V　緑　56.9V　橙点滅　59.8V　赤点滅、)

・低電圧アラーム＆停止　ＯＫ（39.7V)

・高電圧アラーム＆停止　ＯＫ（61.6V）

・ＡＣ電圧　　　　　　　　 ＯＫ（100.8V、60Hz　⇒　100W負荷　100.4V、60Hz）

【設定機能】

・周波数切替　　　　　　　ＮＧ

・パワーセーブ設定　　　　 ＮＧ

・電圧切替　　　　　　　　 ＮＧ

【負荷テスト】

・１００Ｗ負荷テスト　　 ＯＫ（1時間程度）

・温度上昇に伴うファン　　未確認

・負荷上昇に伴うファン　　ＯＫ（200Wで動作し負荷が切れるまで回り続ける）

・1000W負荷テスト　　　未確認

【分解記事】 COTEK SK3000-224 24V 3000W AC200Vインバータ

 ヤフオクの動作未確認商品です。さて、動くのかな？

外観から気になったのはこちら、なにやら錆びてるように見えます。

フロントケース周りも少し錆びていますが、許容範囲内。

この端子好きじゃないんだよな。((+_+))

中にはザラザラしたホコリが積もっています。工場内で使われていたのかな。

正・副のインバータユニットを外してみると、上でみるほど汚れたホコリではなさそう。良かった。

インバータユニット表面

裏面

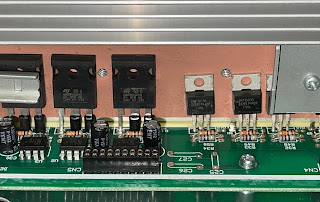

IGBT　GW20NC60VD　データシート　30A、600V

FET　IRF8010　データシート　80A、100V

ＤＣ入力周りはいつも同じ、

昇圧回路のダイオードの本数が半分になっている。

横から。

問題のリモート端子。かなり錆びてます。

写真とるの忘れましたが、後部ケースの淵が少し変色しています。

インバータ基板なと綺麗な状態でここだけ水濡れ痕があることから、

REMOTEケーブルを伝って水が入ったと考えられます。

少し磨いてみました。試しにコントローラユニットを接続するも反応なし。

とりあえず短絡していないようなので、そっとしときます。(*´ω｀*)

制御基板は同じに見えますが、型番は03-3000-E015、03-3000-E016。

FI-S2003 2000W 24Vも03-3000-E015、03-3000-E016

SK3000 3000W 48Vが03-3000-E017、03-3000-E018

なんとなくですが、電源用の降圧抵抗の違いだけかな？

個人的に嫌いなユニバーサルコンセント。あとで200Vコンセントに変えよう。

ここまでくると、動かない理由が見つからない。

少しジリジリ音が気になるけど、動いてよかった。
