【故障修理】COTEK S300-112(12V 300W) その２

 前回の続きです。
更新が遅れたし、内容も大したことないので公開するか悩みましたが、故障内容の確認の意味で残すこととしました。

FET周辺が腐食していたので取り外して確認

特に重大な腐食はなさそう。

漏電でもしていたのでしょうか？
FETの端子付近が腐食（電気分解？？）しています。

回路的に問題なさそうなので、元に戻します。

それにしてもでかいトランス(*'▽')

組み立てて、テストすると動作が変。
ビィビィ音がでてLED赤点滅します。
本体を傾けると症状が変わるし、何度か試すと症状も変化する。

どうもトランスの中に水が入っているのが原因と判断。
動作熱とファンで乾燥させます。

数日乾燥した結果、上記症状は治まりました。
屋外でビニールで防水して利用していたようなので、結露で水が入ったのが原因のようです。
今後は湿度対策、あっ虫対策もお願いしたいところです。(*^-^*)

【故障修理】COTEK S300-112(12V 300W) その１

ブログ読者様からの依頼品です。
起動エラーとのこと。

正面

背面

裏面

重いなぁと思っていたら、トランス式でした。
中に土バチの巣がありましたが、幸いなことに空家でした((+_+))
分解よりも掃除が大変だった。

基板部分

基板裏面

若干ですが、右側の端子が水濡れによる腐食が出ています。

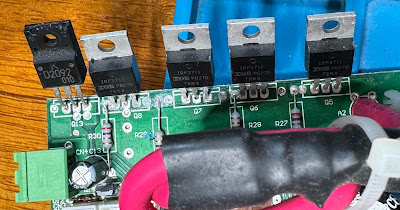

左から

・D2092　スイッチング用トランジスタ　2SD2092が正式名らしい。

・IRF3711　MOSFET 20V 69A　120W

　２個パラで左右で極性スイッチ

上からみても少し腐食している。

・IRF3711

　２個パラで左右で極性スイッチ

トランスからは白１本、赤２本出ているが、赤側はつながっている。

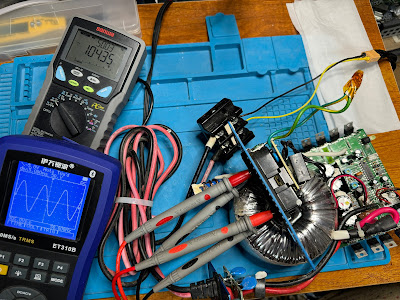

試しに動かして見たら100Vでた。うぅぅむ謎(*'▽')

12V 0.5A設定で一発で起動するのは素晴らしい。

錆びでショート気味だったものが、清掃で解決した？　のかも
