【部品取替】PURE SINE WAVE POWER INVERTER 5000W 60V 50Hz

 以前修理したものが戻ってきました。

【内容】突然電源が切れてしまいました。エアコンとEV充電を同時に使い過ぎました。ヒューズ(10a)は大丈夫でしたが、他はさっぱり分かりません。

前回の修理でIGBTが40Aと60Aの混在を放置していたのですが、今回の修理で60Aに交換して欲しいとの依頼。

ヒューズ⇒OK、FET⇒OK、IGBT⇒OK、ダイオード⇒OK
大きな部品の故障は無さそうです。制御部の故障だと面倒だな・・・(*´Д｀)

IGBT交換もあるので、点検も兼ねて12個全て取り外します。
初デビューの10mmコテ、もう少し広いと一括して取れるのですが、熱容量も大きく、電源ラインも余裕(^^♪

取り外し、クリーニング

左が現、右が新。同じメーカーの60A品で統一します。

取り付けは、5Cのコテ。こちらも熱容量があるので、サ～っと余裕で取り付け。

中央の茶色のコンデンサ、これ半田のみで固定されています。さすが中華((+_+))
入り組んだ部分が作業しづらいのですが、コテ部が細いので余裕(^^♪

あまり流し込むと反対側に球ができるので調整^^;

恐るおそる電源いれたところ正常動作。
アイドル時の電力は35.4Wで問題なし。

依頼者様に確認したのですが、発熱による保護で止まっていたのを故障と見誤ったのかも知れないとの事。壊れてなくて良かった(*´Д｀)

　追記　後日、インバータ上部配線のヒューズが切れており、インバータは故障していなかったことが判明。

前回はファン動作確認出来ませんでしたが、200V対応のノートを接続し、数時間後に回るのを確認。負荷テストは環境が無いので出来ず。

【故障修理】PURE SINE WAVE POWER INVERTER 5000W 60V 50Hz

修理依頼品です。最近サボっていたのですが、困っているようなので受けました。

【状況】
・1年半程度利用。買って間もない頃に電動工具等々一気に使用した時に、AC出力の電圧計が表示されなくなった。
・最近、通電中にLEDライトを交換したら電源が切れてしまった。その後 Off/Onするも反応なし。
・インバータ内部のヒューズ 14個破断、4個正常。
・AC出力側基板に焦げあり。

では開封。上下に分かれていますね。上側

下側

試行錯誤の結果、このような形であれば開けることが判明。

コネクタとか似通ったものが多用されているので、向きを変えて記録

先ずは上側の黄色い基板から。

DC 60Vをトランスで昇圧する回路が２個乗っかっています。この基盤のヒューズは切れなかったそうです。FET周りを確認しましたが正常。

記録として裏面

次に白い基板。下部および上記基板から受電した交流を整流し、IGBTでAC200Vを作成しているようです。

下側 8個ダイオード、上側 6個 IGBT

裏側にもIGBT 6個ありますね。

60EPU06 60A整流ダイオード

IGBT側は60A×3個のセットで組まれている。
FGH60N60SMD 60A、600V、IGBT

あれ、なんか知らんけど左右で部品が違う！！ (*'▽')

Ｌ線側 40A、Ｎ線側 60A ！！！

過去の経験から60Aが正規と思われるので、40Aだと3333Wのインバータ相当といえそうです。

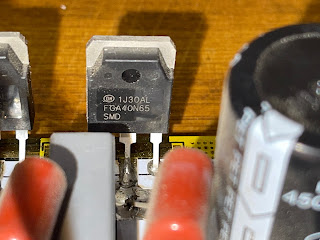

FGA40N65SMD 40A、650V、IGBT

壊れていたのは、こちらのFGH60N60SMD 3個

同じものが無いので、代替品 60N60FD1　600V、60A、IGBTと交換します。

次に焼損した部分を洗浄して確認。

　シャント抵抗の出口側のパターンが燃えているだけで、コンデンサや電流検知用のトランスは問題なさそう。恐らく、大電流が流れた際にシャント抵抗と上層基盤の接触部分が発熱したのではないかと思われる。

　本当は部品とって確認するところなんだけど、大変そうなのでそのまま放置とする。

次に下段基板なんですが、外さず上からFETを確認し正常。(*´ω｀*)

最後にAC電圧計。しっかり燃えていますね。汎用品なので、こちらは別途交換してもらうことにしよう。

ということで、組み立てなおし動作確認。AC 223V出力されました。

アイドル時の消費電力は36W。5000Wインバータなのでこのくらいかな。

最後に電源投入後の波形。
今回は運用中に壊れたようなので関係ありませんが、こんな感じで立ち上がってくるので、負荷を接続したまま電源入れるのは止めましょう。
