2021年3月8日月曜日

横河電機 デジタルパワーメータ WT1600 バックアップ電池交換

 多機能で使い勝手の良いWT1600ですが、2つ問題点があります。

【1】 電源Offで時計、設定など全て初期化されてしまう。原因はこれ、

【2】 ごく稀に、エラー922がでる。
 「922 DSPとの通信に失敗しました。Failed in communication with DSP」


バックアップ電池を取り出すため、メインボードを取り出します。
上からは見えなかったLSIがいっぱい並んでいます( ゚Д゚)
目的の電池は裏面にあります。電池の金具を利用するため途中から切断し新しい電池をハンダ付します。
分解ついでに、GPIB、ビデオ出力カード
裏面はトリガ端子くらい。

因果関係は不明ですが、バックアップ電池を外したころから「エラー922」が出なくなりました。
初期化失敗による影響なんでしょうか、謎です。

東芝の電池は手に入らなかったので、代替品と交換です。
この手の電池は液漏れするようなので、少し心配です。( ゚Д゚)


交換後はとても快適です。
起動も早くなりました。

2021年3月7日日曜日

横河電機 デジタルパワーメータ WT1600 導入してみた

ヤフオクで購入。
電源確認のみの商品なのでとりあえずSGから正弦波入れてみる。
電力計ユニットが6個あるので、順番に確認。
次に電流計の拡張端子に電流プローブを接続。こちらも問題なし。
シャント抵抗部分は後で確認するが、同系列なので問題ないだろう。
個々の端子は絶縁されており、3相電力など面倒な測定もできる。
機器情報確認画面。
1000V-50Aユニットが6個。

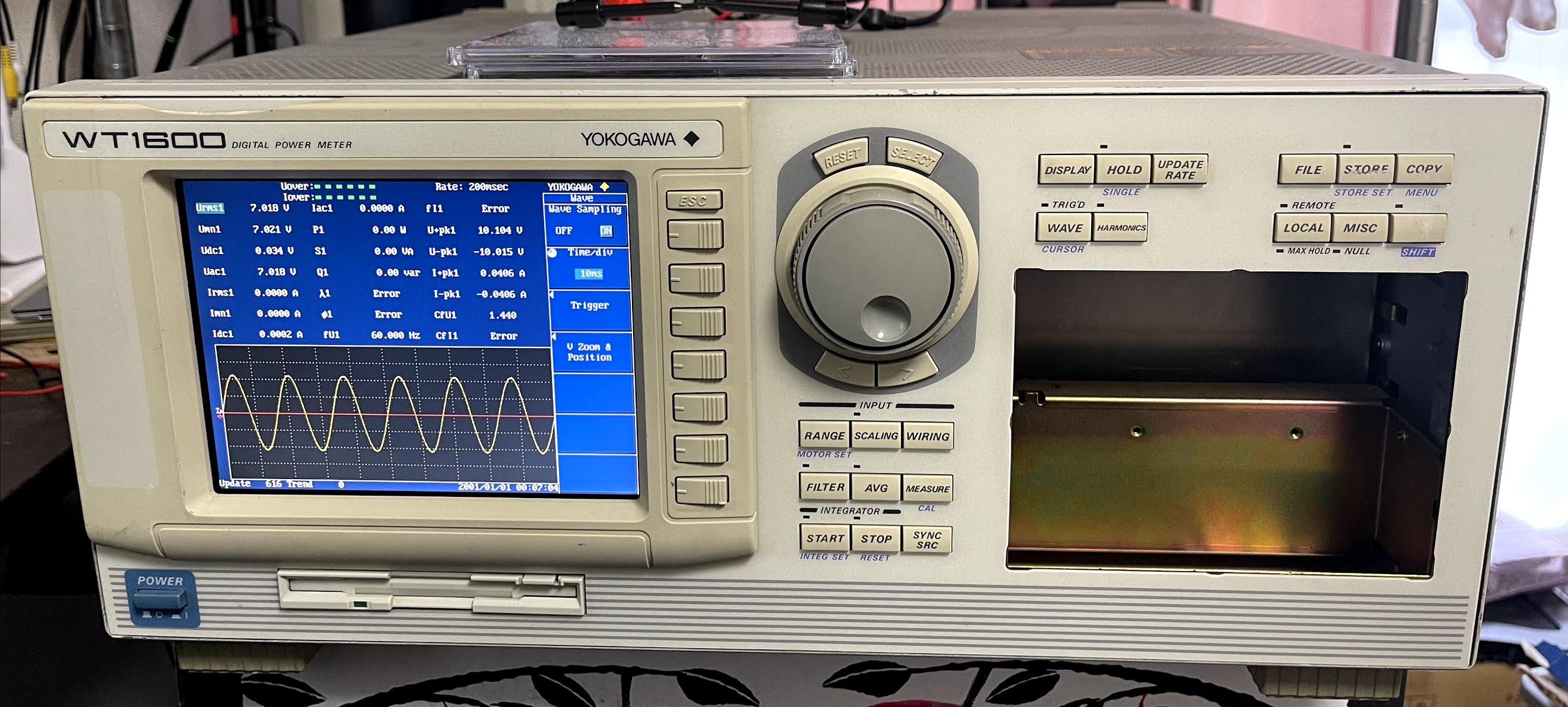

数値表示や波形など様々な表示が可能。
20年前の機器ですが、外見と比較して内部の汚れは少ない。
測定ユニット取り外し。
メイン基板の部品面はほとんど見えない。
フロントパネル取り外し。
液晶とキーパット取り外し。

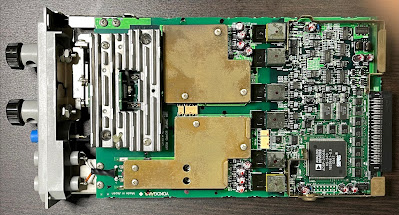

最後に心臓部の測定ユニット。

使い方がよくわからないので、マニュアルでも読むか・・・(*´ω`*)
