【BMS】DYKB 1.2A Balancer を中華PWMソーラーチャージャで充電してみた

試作したLEV40 7Sバッテリを単に充電するのもあれなんで、先日修理した「中華ソーラーチャージャ MOHOO 30A(PWM)」を使ってみました。
このチャージャ、出力に関する設定はいくつかあるのですが、充電に関する項目がほとんどなく、唯一それらしい設定の太陽光パネルOFF設定もなにを設定しているのかチンプンカンプンという代物。

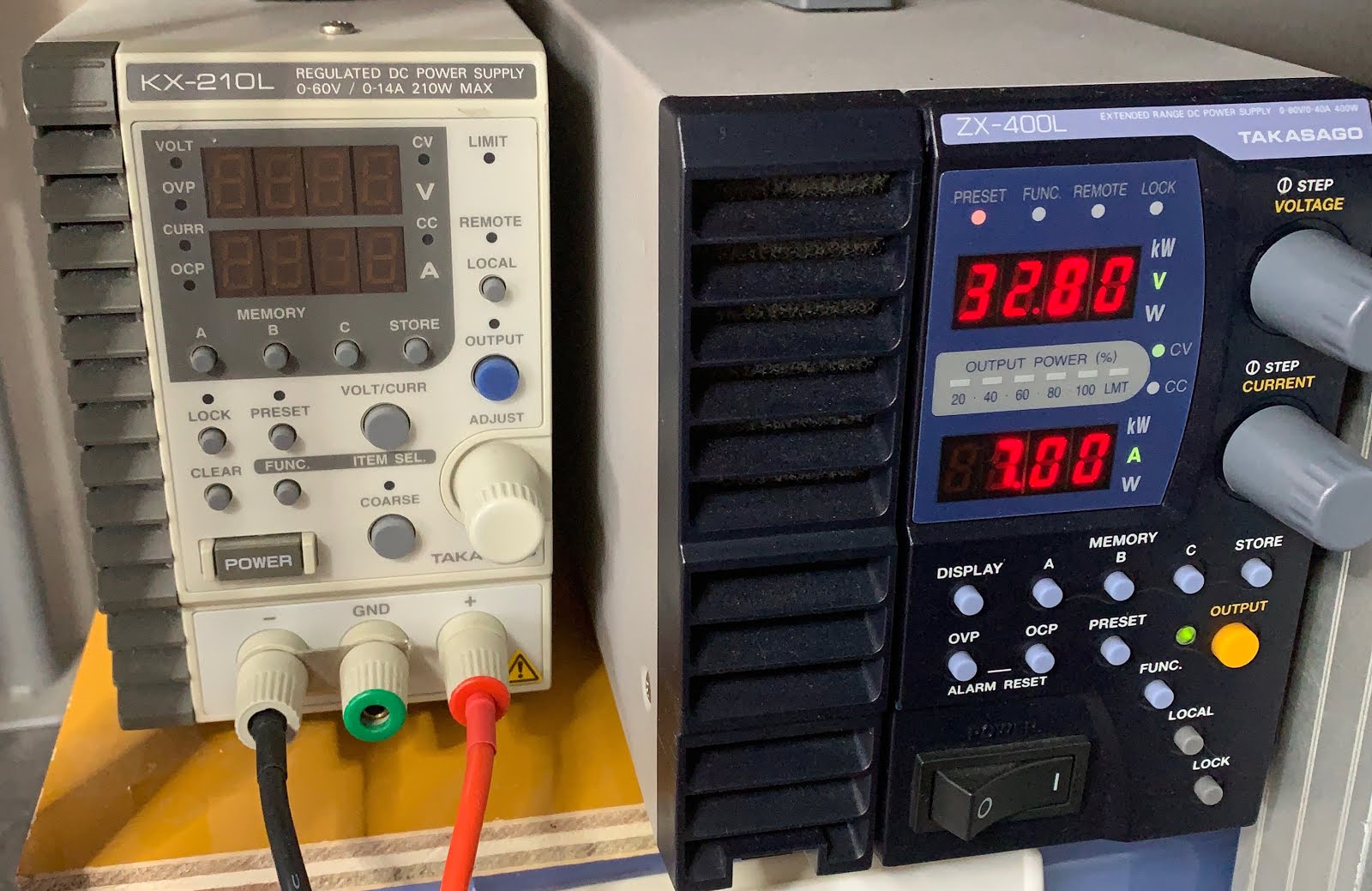

太陽光パネルは使えないので、安定化電源ZX-400Lから32V 7Aを供給します。
観察から、
 28.0Vまで:バルク充電にてパネル直結
 28.0~28.5V:PWM制御で28.5Vまで緩やかに制御。
であることが分かりました。数時間放置してみましたが、28.5Vを超えることはありませんでした。

LEV40 1Sの電圧は4.07Vなので、バランサの誤差 180mVでの最悪値(4.02×6、4.2)では平均4.045Vと少しオーバーしています。まぁ、このくらいは誤差の範囲だと思うので問題なしと判断しますが、気になる方はもう少し電圧設定を下げられるチャージャしたほうが良さそうです。
