LEV40 13S 48Vシステム プチ改善

以前作成した物はUSBコネクタの固定で苦労しましたので、レイアウトを変更し作りやすくしてみました。

中はこんな感じで、部品の固定も簡単に出来るようになりました。

リーフバッテリ14Sと並べると少し体積効率が落ちますが、この薄さが活きる場面もあるかも。(*´ω｀*)

いつものＧＴＩによるAC 500W放電テスト。

セル電圧ではなくパッケージ電圧でBMSが停止してしまったのでワット計のデータが飛んでしまいました ( ;∀;)

BMSのログから、放電容量は28Ah

48Vから急に落ち込むので、手前での停止が好ましい。

GTIにてACに1.2KWh供給出来ました。
変換効率が83%なので、1.4KWh程度の容量がありそうです。

【故障修理】DENRYO CR-6 12V用

こちらもヤフオクで購入してみました。

出品者のコメントは、
『ＳＫ１５００－１１２のインバータで使用していたのですが、電源が入らなくなり使用できなくなりました。』

では、基板を確認してみましょう。
一見するとICが変色しているように見えますが、コート剤が変色しているだけです。

特に目立った焼損はなし。

基板の配線を確認、

ダイオードや抵抗などを確認するも、特に問題なし。

動作確認したいのですが、手元に12Vインバータがありません。

24Vインバータはありますが、この「ONLY FOR 12VDC」ってのが気になります。^^;

マニュアルを確認すると、なんとなく12Vと24Vは同じではないかと思えてきました。

念のため、手持ちのCOTEK CR-6 24Vと比べたところ、多少の部品の違いはあれど抵抗とか同じ。動くかも！

最初はピクリともしませんでしたが、何度がボタンを押しているとピッ！

動きました。それも電圧表示もしっかりしています。12 ⇒ 24Vで合っています。

スイッチ故障なので、交換して完了です。

該当品は6×6×8

　

追記
スイッチの故障原因の確認と言う事で、分解してみました。
接点が錆びているのが確認できます。

【故障修理ならず】未来舎 POWERTITE FI-S3003 48V 3000W

こちらもヤフオクで手に入れました。
未来舎 POWERTITE FI-S3003 48V 3000W

　

出品者コメントは、
・動作未確認のためジャンク出品。
とのこと。

ヤフオクで動作未確認と言えば、大概壊れています。 (*´ω｀*)

さて、後ろはどうかな？　ヤバいくらいにピカピカ！

さて、中身は・・・

こちらも、ピカピカ。

しいて言えば、固定用のシーリング材の付け直しが見られるくらい。
初期不良のメーカー修理上がり品かな？

そういえば鍵がないけど、それで動作確認出来なかったのかな？






そんな都合のいいことを考えながら電源を入れると・・・

動いちゃいました！　(≧▽≦)

【故障修理】DENRYO SK-1000-124 24V 1000W 現状確認

ヤフオクで面白そうなものがあったので落札してみました。

DENRYO SK-1000-124 24V 1000W

　

出品者コメントは、
・電源入らず。
とのこと。

そこそこ綺麗だが全体に油のようなヌルヌルがあり、後部ファン付近には液状のまま存在しています。少なくとも水ではなさそう^^;

そして、決定打はこれ、白い粉上のものがあり、アルミが腐食しています。
インバ沼の師匠がいっていた、怪しい粉ってこのことなのかな？？

以前の話では水分を含むと透明な液体になるそうなので、ケースは中性洗剤で水洗い、基板はアルコールで洗浄しました。

さて、綺麗になったところでゆっくり現状確認しましょう。

見てすぐに分かるように、前持ち主の方の修理痕がそこかしこに見られます。

IGBT、FETはいつもの配置。

IGBT、FETはショート等の目立った故障は見られず。
IGBT ST GW20NC60VD(データシート) N-CHANNEL 30A - 600V

FET 　・・・　適当に写真とったので読めないや ^^;

トランス、コイル側、

ヒューズは正常。
基板周辺のパターンは剥離しており、ジャンパで無理やり繋いでいる。
この線はパターンごと撤去。

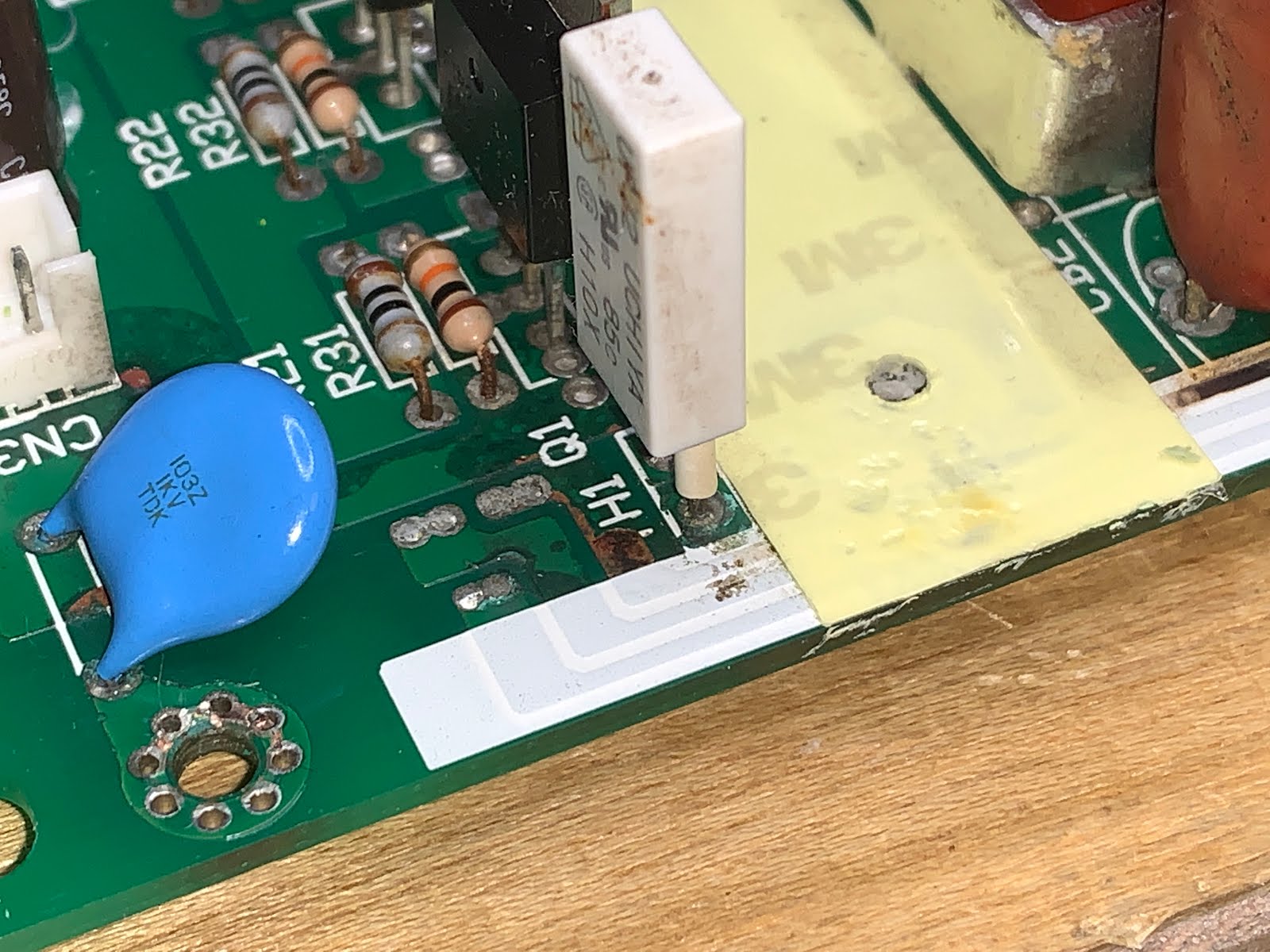

実は反対側も結構やられている。この機種ファン吹き込み口が弱いんですよね。

色が変わっている部分は錆が入っているので、剥がし半田メッキ。

配線は裏面で飛ばし。

この修復で気づいたのですが、先ほどの裏面も錆びてますね。

なんとか繋がっていますが、念のため心線を追加し修復。

制御基板は目立った破損は見られず。

その他部品も問題なし。

　

　

さて、動くかな・・・・
残念ながらピクリとも動かず。


気を取り直して基板を眺めていると、黒い点を発見！

擦ってみると、はやり断線していました。勝ったなニヤリ (^^♪

先ほどと同様に、心線をいれて修復。

と言う事で、再チャレンジ！

１００Ｖ　キター(≧▽≦)

電圧を振ってみましたがLED正常。
無負荷で14W。とりあえず30W負荷で連続テストしてみるかな。

　

【故障修理】JUNTEK Power Mater その２

前回に続き本体側の修理をしていきたいと思います。

【1】左上　モニタ　⇒　マイコン破損のため修理不可
　12V入力を逆接し破損。
【2】左下　ワット計主装置
　通電したまま、ボルトを外したところ、下部基板に接触しショート。
【3】右下　ワット計主装置
　初期不良にて０表示

【３】初期不良が簡単かと思い、電源を供給するがなんか変( ﾟДﾟ)
外からみても分からないので、メイン基板をチェックします。

下が【２】短絡故障、上が【３】初期不良
目視ではバターン焼損以外は特に問題なし。

チップ抵抗を実装のまま確認するとR10、R11が異なっています。
こういう時に比較できる対象があると楽です。

焼損部に関しては断線１ヶ所、ダイオードの短絡を確認。

短絡の起点であるトランジスタは奇跡的にも正常

　

　

こうなると、【２】短絡故障は
　配線パターン、ダイオードの交換
で直りそうです。

上段基板の修復

下段基板の修復

仮組して動作を確認。もう少しです。

本組して動作確認。概ねいい値が出ているので、校正はせずに済みそうです。

続いて、【３】初期不良 基板
R10,R11を試しに外してみると、抵抗としては正常。
逆に基板面が100Ωとなっていることが分かりました。
ラインを辿っていくと、マイコンへ。外してみると復旧。修復不能です( ;∀;)

ちなみに、マイコンは型番不明。

マイコン周辺の配線

結果として短絡した本体しか修理できませんでしたが、色々勉強になりました。

今回使った便利ツールはこちら、
　

追記
インバ沼の師匠から色々情報を頂きましたのでメモしときます。
