【故障修理】COTEK SK-1500-112

 ブログ視聴者様からの依頼品です。
キャンピングカーのテストのため、ＬＥＤライト稼働していたところ破損したそうです。
普段使いの中で、電子レンジなど使われているそうなので、その辺で負荷が蓄積されていたのかもしれません。

機器自体は錆もなくキレイな状態

IGBT側

FET側

IGBT ST GW20NC60　30A 600V
かなり燃えています。

FET F1405Z 75A 55V 230W
外観は問題なさそう

こちらも同様

IGBT取り出し後

かなり燃えています

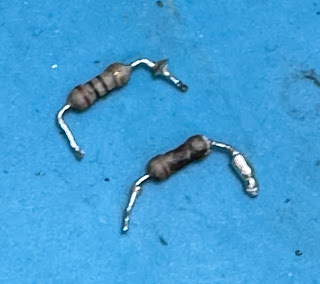

10Ω抵抗破損

延焼の影響で、抵抗の外膜が焦げています。

動作テスト模様
写真とるの忘れましたが、IGBTドライバ T250 2個破損、T350と交換しています。

修理模様を動画にまとめてみました。よかったら見ていってください

【基本動作】

・メインスイッチ　　　ＯＫ（メイン、リモート）

・外部コントロールユニット　ＯＫ　CR-6にてテスト

・制御基板起動電圧　　 ＯＫ（8.9V）

・電圧によるLED表示　　ＯＫ

　(赤点滅　10.6V　赤　11.0V　橙　12.1V　緑　14.2V　橙点滅　15.0V　赤点滅、)

・低電圧アラーム＆停止　ＯＫ（10.2V)（ビープ音あり）

・高電圧アラーム＆停止　ＯＫ（15.3V）(ビープ音あり）

・ＡＣ電圧　　　　ＯＫ（101.0V、60.0Hz　⇒　100W負荷　100.6V、60.0Hz）

【設定機能】

・周波数切替　　　　　ＯＫ

・パワーセーブ設定　　ＯＫ

・電圧切替　　　　　　未確認

【負荷テスト】

・１００Ｗ負荷テスト　　 ＯＫ（1時間程度）

・温度上昇に伴うファン　未確認

・負荷上昇に伴うファン　ＯＫ

・1000W負荷テスト　　 　未確認
